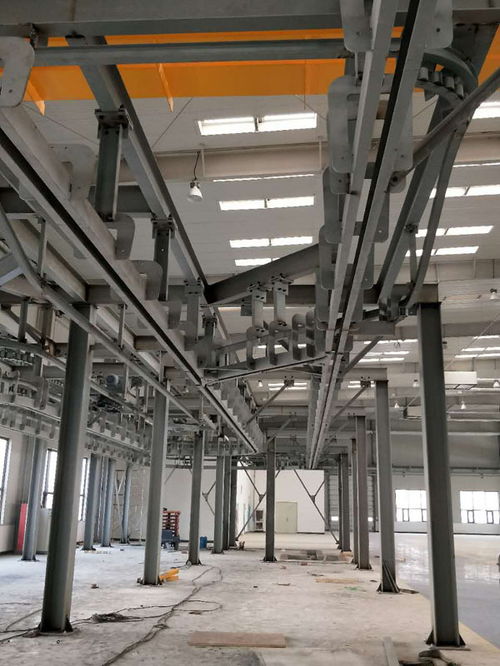

畅达JTW悬挂输送机系列自动化工程设计与施工图解析

随着现代制造业对效率、柔性及智能化需求的不断提升，自动化输送系统已成为生产线不可或缺的核心组成部分。其中，畅达JTW系列悬挂输送机凭借其高效、稳定、灵活的特性，在汽车制造、家电装配、涂装烘干、仓储物流等领域得到了广泛应用。一套高质量的施工图是确保整个自动化工程从设计蓝图顺利转化为高效、可靠物理系统的基石。本文将对畅达JTW悬挂输送机系列的自动化工程设计与施工图要点进行系统解析。

一、 施工图在自动化工程中的核心地位

施工图是连接设计与施工的桥梁，是将自动化系统方案（包括工艺流程、设备布局、控制逻辑等）转化为可指导现场安装、调试、验收的详细技术文件。对于畅达JTW悬挂输送机项目而言，一套完整的施工图集不仅是安装作业的依据，更是确保系统安全性、可靠性、可维护性以及未来可扩展性的关键。它通常需要多专业协同完成，涵盖机械、电气、控制、土建等多个方面。

二、 畅达JTW悬挂输送机系列施工图的主要内容构成

一套典型的畅达JTW悬挂输送机自动化工程全套施工图，通常包含但不限于以下几大部分：

1. 总体设计与布局图：

• 系统工艺平面布置图：清晰展示输送线路在全车间或整条生产线中的走向、工位布局、与其他设备的接口关系。需明确关键尺寸、转弯半径、升降段位置、积放区域等。

• 立面图与剖面图：反映输送机在不同区段（如直行、转弯、升降）的竖向空间关系，明确轨道标高、吊挂高度、与建筑结构（梁、柱、屋顶）的安全间距，以及下方设备或人员的通行要求。

1. 机械结构详图：

• 轨道系统图：包括直轨、弯轨、道岔、升降轨等所有轨道组件的详细尺寸图、连接方式、安装节点图及材料清单。需重点标注轨道接头、膨胀节、支架吊点等细节。

• 驱动与张紧装置图：详细绘制驱动站（电机、减速机、驱动链条/皮带）、张紧站的装配图、安装基础图、地脚螺栓布置等。

• 吊具与小车图：根据承载工件定制的吊具、承载小车的详细结构图，包括尺寸、材料、轴承、润滑点等。

• 钢结构支撑图：所有支撑轨道的立柱、横梁、吊架的结构详图、加工图及与建筑结构的连接详图，需进行必要的受力计算与标注。

1. 电气与控制系统图：

• 电气原理图：包括主回路、控制回路、安全回路（急停、安全光幕等）的详细原理图，明确元器件型号、规格及接线关系。

• PLC控制图：I/O分配表、PLC接线图、程序流程图（或顺序功能图），定义输送机的运行逻辑（如启停、调速、积放控制、故障处理）。

• 现场布线图：电缆桥架走向图、电缆清册、传感器（位置、识别、检测）、电控箱、操作盒的现场布置与接线图。

• 动力配电系统图：为整个输送系统及配套设备供电的配电柜布置、电缆规格及配电回路图。

1. 辅助系统与安全设施图：

• 润滑系统图：集中润滑或分散润滑点的布置与管路图。

• 安全防护图：防护栏、安全网、警示标识、急停按钮、声光报警器的安装位置图。

• 气动系统图（如适用）：如用于推杆、定位等执行元件的气路原理与布置图。

1. 土建与地基条件图：

• 明确驱动站、张紧站、重型支撑柱等设备的基础要求，包括基础尺寸、深度、预埋件位置及承载力要求。

• 标明对车间地面、楼板承重、开洞等的需求。

三、 施工图设计的关键考量与协同要点

1. 工艺先行：施工图设计必须严格遵循并细化前期确定的工艺流程和节拍要求，确保输送速度、积放能力、工位操作时间等满足生产纲领。
2. 精准的空间协调：必须与厂房建筑图、公用动力管线图、其他工艺设备图进行深度叠图核对，避免空间干涉，确保安装和维护空间。
3. 标准化与模块化：在设计中尽量采用畅达公司的标准模块和部件，这不仅能提高设计效率、保证质量，也便于后期的备件管理和系统扩展。
4. 安全性与可靠性：图纸中必须充分体现机械防护、电气安全、紧急停止、过载保护等安全设计，并对关键受力部件进行标注或计算说明。
5. 可维护性设计：图纸应考虑到日常点检、润滑、维修的便利性，例如预留检修平台、吊装孔、快速拆装结构等。
6. 与供应商及客户的协同：施工图设计过程中，需与畅达设备供应商保持密切沟通，确认设备接口细节；需与客户方（使用部门、设备维护部门、基建部门）充分评审，确保图纸满足实际使用和安装条件。

四、 施工图交付与现场实施

完整的施工图集交付后，将成为现场安装施工的“法律文件”。施工方需严格按照图纸进行作业，监理和项目管理方按图验收。在安装过程中，可能会遇到图纸与现场实际不符的情况，此时需要设计方及时出具设计变更单，并更新图纸，确保竣工图与最终安装状态一致，为后续的运维、改造留下准确档案。

###

畅达JTW悬挂输送机系列自动化工程的施工图，绝非简单的图纸堆砌，而是一个融合了工艺、机械、电气、控制及土建知识的系统性技术解决方案的具象化表达。其设计的深度、精度与完整性，直接决定了项目施工的顺利程度、系统的最终性能以及全生命周期的运营成本。因此，投入足够的资源进行严谨、细致、协同的施工图设计，是保障整个自动化输送系统项目成功实施的至关重要的一环。
