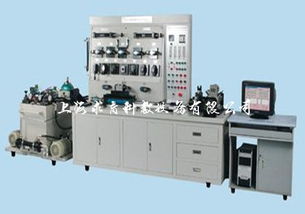

自动化智能液压泵空载性能与效率特性测试实验台系统设计与应用

引言

在现代化工业与机械设备中，液压系统扮演着动力传输与控制的核心角色。作为液压系统的“心脏”，液压泵的性能直接决定了整个系统的效率、可靠性与寿命。其中，空载性能与效率特性是评估液压泵设计、制造质量及运行状态的关键指标。传统的手动测试方法效率低下、数据精度有限且难以进行复杂工况模拟。因此，构建一套集自动化控制、智能数据采集与分析于一体的液压泵性能测试实验台，成为提升研发效率、保障产品质量的必然趋势。

系统总体设计

1. 设计目标
本自动化智能测试实验台旨在实现对各类液压泵（如齿轮泵、叶片泵、柱塞泵）的空载性能（如启动扭矩、噪声、泄漏量）和效率特性（包括容积效率、机械效率及总效率）进行高精度、可重复的自动化测试。系统应具备模块化、可扩展性，能够模拟不同负载、转速和油温工况，并自动生成标准化的测试报告。

2. 硬件架构
实验台硬件核心由以下几部分组成：

• 动力与加载单元：采用伺服电机或变频电机作为原动机，驱动被测液压泵。加载部分通过比例溢流阀、电液伺服阀或独立的加载泵站，实现系统压力的精确、无级调节，以模拟实际工作负载。
• 传感与测量单元：关键测点包括：
• 流量测量：采用高精度流量计（如涡轮流量计、超声波流量计）测量泵的出口流量和泄漏口流量。

• 压力测量：在泵的进出口、加载阀前等关键位置安装压力传感器，监测系统压力变化。

• 扭矩与转速测量：通过安装在驱动轴上的扭矩/转速传感器，实时获取泵的输入扭矩和转速。

• 温度测量：油温是影响液压泵效率的重要因素，需在油箱和泵体关键部位布置温度传感器。

• 噪声与振动传感器：用于评估空载运行时的机械状态。

• 数据采集与控制单元：基于工业计算机（IPC）或高性能PLC，配备多通道高分辨率数据采集卡（DAQ），负责所有传感器信号的实时采集与处理。控制信号通过模拟量输出或数字I/O卡，发送至电机驱动器、比例阀放大器等执行机构。
• 液压回路与辅助系统：包含油箱、过滤器、冷却/加热装置、安全阀组等，确保测试油液的清洁度与温度稳定，保障测试安全。

3. 软件系统设计
软件是实验台“智能化”的灵魂，通常采用上下位机结构或一体化开发平台（如LabVIEW、MATLAB/Simulink结合PLC）。

• 下位机控制程序：运行于PLC或实时控制器中，负责底层设备的精确控制、安全联锁和高速数据采集。
• 上位机监控与测试管理软件：提供人机交互界面（HMI），主要功能包括：
• 测试流程编辑：用户可图形化配置测试序列，如设定转速斜坡、压力阶梯加载、恒功率测试等复杂工况。

• 自动化测试执行：一键启动后，系统自动按预设流程运行，控制各执行机构，并同步采集数据。

• 实时监控与报警：以图表、仪表盘形式动态显示所有关键参数，超限时自动报警并采取安全措施。

• 数据处理与分析：软件内置算法，自动计算容积效率（ηv = 实际流量 / 理论流量）、机械效率（ηm = （理论输入扭矩-摩擦扭矩）/ 实际输入扭矩）、总效率（ηt = ηv * η_m）等，并绘制效率特性曲线（如效率-压力曲线、效率-转速曲线）。

• 数据管理与报告生成：将原始数据与处理结果存储至数据库，支持历史查询与对比分析。可自动生成符合国家标准（如GB/T）或企业规范的测试报告，包含数据表格与特性曲线图。

核心测试功能实现

1. 空载性能自动化测试
系统启动后，首先进行空载测试。在设定转速下，加载单元保持零压或极低压力状态。软件自动记录并分析：

• 启动特性：监测启动瞬间的最大扭矩（启动扭矩），评估泵的内部摩擦与装配质量。
• 稳定运行状态：记录空载时的输入功率、流量、噪声和振动频谱，评估泵的机械平稳性和内泄漏情况。
• 快速诊断：通过与标准或历史数据对比，智能判断是否存在异常，如磨损导致的泄漏增大。

2. 效率特性自动化测试
这是实验台的核心功能。测试通常在全转速范围和全压力范围内进行。

• 测试流程：软件可控制加载系统，使系统压力从低压至额定压力（甚至超载压力）按设定步长递增。在每一个压力稳定点，同时采集转速、扭矩、进出口压力、流量、油温等数据。此过程可在多个不同的设定转速下重复进行。
• 智能分析：软件利用实时采集的数据，后台即时计算各效率值。通过三维曲面拟合或二维曲线族，直观展示液压泵在不同压力、不同转速下的效率MAP图。该图是评价泵能耗水平和选择最佳工作区的关键依据。
• 工况模拟：高级系统还能导入实际设备的负载谱（如挖掘机工作循环），驱动实验台复现真实的动态负载工况，测试泵在变工况下的综合效率与响应特性。

自动化工程的技术集成优势

1. 高精度与可重复性：自动化控制消除了人为操作误差，传感器的高精度与同步采集保证了数据可靠性，使测试结果具有极高的可重复性和可比性。
2. 测试效率革命性提升：复杂的多工况测试序列可连续自动运行，无需人工干预，将测试时间从数天缩短至数小时，极大加快了产品研发与质检周期。
3. 深度数据分析与智能诊断：基于大数据平台，可对海量测试数据进行挖掘，建立性能退化模型，实现液压泵的故障预测与健康管理（PHM）。
4. 安全性与远程化：完善的自动安全连锁（如压力超限急停、温度保护）保障了设备和人员安全。结合工业物联网（IIoT）技术，可实现测试过程的远程监控与故障诊断。

应用与展望

该自动化智能测试实验台广泛应用于液压泵制造企业的研发部门、质检中心，以及高校、科研院所的液压传动相关教学与科研中。它不仅是一个测试工具，更是一个强大的数据平台，为液压泵的优化设计、工艺改进和可靠性研究提供了坚实的数据支撑。

随着人工智能技术的发展，测试系统将更加智能化，能够自动优化测试方案、自主识别异常模式、甚至根据测试结果反向推荐设计参数改进建议，进一步推动液压元件向高效、节能、可靠的方向发展，成为“工业4.0”和智能制造在液压领域的重要实践。
